Редукционные клапаны Bosch Rexroth ZDR и DR
Коротко. Bosch Rexroth ZDR / DR — редукционные клапаны: ZDR — модульные (промежуточная плита) прямого действия, DR — с пилотным управлением. По техкаталогу RE 26570 (ZDR 6 DP): типоразмеры — ZDR — NG6 и NG10; DR — NG10, 20, 30; давление — ZDR 6 DP — до 210 бар на выходе, ступени 25/75/150/210 бар; расход — ZDR 6 DP — 50 л/мин; присоединение — ZDR 6 — ISO 4401-03. В каталоге АНКО — 1 806 позиций серии ZDR / DR, из них 52 позиции — запчасти и ремкомплекты.
В каталоге: 1806 позиций
Ремкомплект уплотнений Bosch Rexroth R961000195 (ZDR 6 DP0-4X/.YMV W80)
Ремкомплект уплотнений Bosch Rexroth R961000458 (DR10K.-2X/3X/)
Ремкомплект уплотнений Bosch Rexroth R961000695 (ZDR 6 DA/DB/DP.-4X/)
Ремкомплект уплотнений Bosch Rexroth R961000696 (ZDR 6 DA/DB/DP.-4X/V)
Ремкомплект уплотнений Bosch Rexroth R961000697 (ZDR 10 DA/DB/DP.-5X/)
Ремкомплект уплотнений Bosch Rexroth R961000698 (ZDR 10 DA/DB/DP.-5X/V)
Ремкомплект уплотнений Bosch Rexroth R961000699 (ZDR 10 V.-3X/ HV)
Ремкомплект уплотнений Bosch Rexroth R961000700 (ZDR 10 V.-3X/V HV)

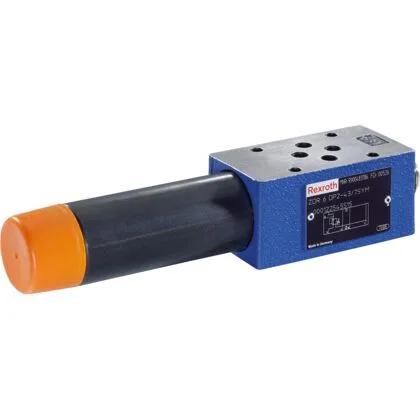

Клапан редукции давления Bosch Rexroth R978002877 (ZDR6DP1-4X/25YMV)
Клапан редукции давления Bosch Rexroth R978008387 (ZDR6DA7-4X/75YV/12)
Клапан редукции давления Bosch Rexroth R978015590 (ZDR6DB3-4X/25YM/12)
Клапан редукции давления Bosch Rexroth R978855826 (ZDR6DP1-4X/25YMV/12)
Клапан редукции давления Bosch Rexroth R978856256 (ZDR6DA3-4X/25YM/12)
Клапан редукции давления Bosch Rexroth R978856565 (ZDR6DA3-4X/75Y/12)
Клапан редукции давления Bosch Rexroth R978856831 (ZDR6DA2-4X/25YMV/12)
Клапан редукции давления Bosch Rexroth R978858768 (ZDR6DA3-4X/150Y/12)
Клапан редукции давления Bosch Rexroth R978860035 (ZDR6DA1-4X/25YM/12)
Клапан редукции давления Bosch Rexroth R978860786 (ZDR6DA3-4X/210Y/12)
Клапан редукции давления Bosch Rexroth R978860797 (ZDR6DP7-4X/75YM/12)
Клапан редукции давления Bosch Rexroth R978863488 (ZDR6DB1-4X/210YM/12)
Клапан редукции давления Bosch Rexroth R978864402 (ZDR6DB2-4X/210YMV/12)
Клапан редукции давления Bosch Rexroth R978865794 (ZDR6DP7-4X/75YMV/12)

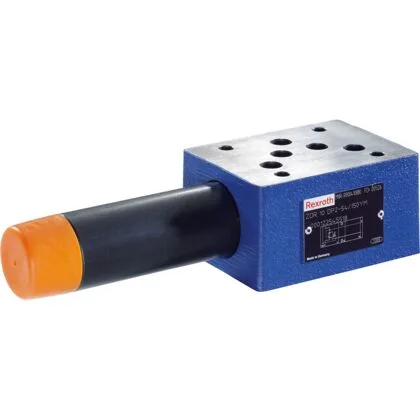

Клапан редукции давления Bosch Rexroth R978879391 (ZDR10DB1-5X/150YM/12)
Клапан редукции давления Bosch Rexroth R978891010 (ZDR6DA1-4X/150YV/12)
Типоразмеры ZDR / DR в каталоге
Давление и расход — самые частые значения по карточкам этого типоразмера; у отдельных исполнений они могут отличаться.
| Типоразмер | Позиций | Давление, бар | Расход, л/мин | Присоединение | Пример |
|---|---|---|---|---|---|
| NG6 | 338 | 315 | 50 | ISO 4401-03-02-0-05 | ZDR6DP1-4X/25YMV |
| NG10 | 302 | 315 | 100 | ISO 4401-05-04-0-05 | ZDR10DB1-5X/150YM/12 |
| NG20 | 15 | 350 | 300 | ISO 5781-08-10-0-16 | DR20-5-4X/100YM |
| NG30 | 5 | 350 | 400 | ISO 5781-09-13-0-16 | DR30-5-5X/100Y |
Исполнения ZDR / DR
| Исполнение | Позиций | Пример |
|---|---|---|
| DR20 | 174 | DR20-5-4X/100YM |
| DR6DP | 173 | DR6DP2-5X/75Y |
| ZDR6DP | 171 | ZDR6DP1-4X/25YMV |
| DR10 | 154 | DR10-5-4X/100YM |
| ZDR6DA | 145 | ZDR6DA7-4X/75YV/12 |
| ZDR10DA | 100 | ZDR10DA1-5X/150Y |
| ZDR10DP | 94 | ZDR10DP3-5X/210YM |
| DR30 | 90 | DR30-5-5X/100Y |
| DR10DP | 83 | DR10DP2-4X/150YM |
| DR10G | 80 | DR10G5-4X/200YM |
Символы золотника ZDR / DR — какие есть в каталоге
| Символ | Позиций | Пример |
|---|---|---|
| P2 → P1 | 389 | ZDR6DP1-4X/25YMV |
| A2 → A1 | 220 | ZDR6DA7-4X/75YV/12 |
| B → A | 25 | DR20-5-4X/100YM |
| P → A | 23 | DR10-5-4X/100YM |
| A → B | 3 | DR20G5-4X/200YM |
Напряжение катушек
Катушки. В каталоге: 24 V DC — 82.
Запчасти и ремкомплекты ZDR / DR
Кроме агрегатов целиком поставляем узлы и детали по номеру материала Rexroth:
- Ремкомплект уплотнений — 40 позиций, например DR10K.-2X/3X/
- Запчасть — 12 позиций, например DR6D.3./...
Частые вопросы про Bosch Rexroth ZDR / DR
Какое рабочее давление у Bosch Rexroth ZDR / DR?
По техкаталогу RE 26570 (ZDR 6 DP): ZDR 6 DP — до 210 бар на выходе, ступени 25/75/150/210 бар.
Какие типоразмеры ZDR / DR бывают?
По каталогу производителя — ZDR — NG6 и NG10; DR — NG10, 20, 30. В каталоге АНКО больше всего позиций в типоразмерах NG6, NG10, NG20.
Как расшифровать код ZDR / DR и найти точную модификацию?
Нужен номер материала (R9…) или полный типовой код с шильдика — по ним модификация определяется однозначно. Как читать табличку — идентификация Bosch Rexroth; можно прислать фото шильдика.
Есть ли аналог ZDR / DR дешевле оригинала?
Да: для большинства типоразмеров есть взаимозаменяемые по присоединению и параметрам изделия китайских производителей, в том числе выпускаемые по лицензионной технологии. Подбираем по коду и проверяем совместимость; подробнее — чем заменить гидроаппаратуру Rexroth, а также база замен артикулов.
Статьи по теме: «Редукционный клапан Rexroth ZDR 6 D».
Источник данных
Технические данные — по техкаталогу Bosch Rexroth RE 26570 (ZDR 6 DP). PDF пришлём по запросу. Ассортимент и количество позиций — по каталогу АНКО на 25.10.2026.
Как заказать
Пришлите номер материала MNR (вида R9…) или типовое обозначение TYP с шильдика — по фото таблички определим точную модификацию. Не знаете код — заполните форму подбора по параметрам. Ответим с ценой, сроком и вариантами: оригинал или проверенный аналог. Как читать шильдик Rexroth · база замен артикулов.
Условия: поставка под заказ по прямым договорам с поставщиками в ОАЭ, Турции и Китае, авиадоставка от 1 недели по РФ и СНГ, гарантия 12 месяцев, отгрузка с НДС. Цена ориентировочная и зависит от курса и наличия у поставщика — точную называем при запросе. АНКО не является официальным дилером Bosch Rexroth.
