Предохранительные клапаны прямого действия Bosch Rexroth DBD
Коротко. Bosch Rexroth DBD — предохранительный клапан прямого действия: картридж (DBDS), резьбовой корпус (DBDH) или плитный (DBDP). По техкаталогу RE 25402 (ред. 2019-07), серия 1X: типоразмеры — 6, 8, 10, 15, 20, 25, 30; давление — 315–630 бар по классу давления (630 — только NG10), на выходе T — 315 бар; расход — до 330 л/мин; присоединение — резьба G1/4…G1 1/2 или плита. В каталоге АНКО — 3 028 позиций серии DBD, из них 46 позиций — запчасти и ремкомплекты.
В каталоге: 3028 позиций
Ремкомплект уплотнений Bosch Rexroth R961000879 (DBD. 4 K1X/ .E)
Ремкомплект уплотнений Bosch Rexroth R961000882 (DBD. 6 G/K/P1X/ .E)
Ремкомплект уплотнений Bosch Rexroth R961000883 (DBD. 6 G/K/P1X/ .VE)
Ремкомплект уплотнений Bosch Rexroth R961000885 (DBD. 8/10 G/K/P1X/ .E)
Ремкомплект уплотнений Bosch Rexroth R961000886 (DBD. 8/10 G/K/P1X/.VE)
Ремкомплект уплотнений Bosch Rexroth R961000888 (DBD.15/20 G/K/P1X/ .E)
Ремкомплект уплотнений Bosch Rexroth R961000889 (DBD.15/20 G/K/P1X/.VE)
Ремкомплект уплотнений Bosch Rexroth R961000891 (DBD.25/30 G/K/P1X/ .E)
Ремкомплект уплотнений Bosch Rexroth R961000892 (DBD.25/30 G/K/P1X/.VE)
Ремкомплект уплотнений Bosch Rexroth R961007441 (DBD. 6 K1C/)
Ремкомплект уплотнений Bosch Rexroth R961007442 (DBD. 6 K1C/V)
Ремкомплект уплотнений Bosch Rexroth R961007443 (DBD.10 K1C/)
Ремкомплект уплотнений Bosch Rexroth R961007444 (DBD.10 K1C/V)
Ремкомплект уплотнений Bosch Rexroth R961007445 (DBD.20 K1C/)
Ремкомплект уплотнений Bosch Rexroth R961007446 (DBD.20 K1C/V)
Ремкомплект уплотнений Bosch Rexroth R961007447 (DBD.30 K1C/)
Ремкомплект уплотнений Bosch Rexroth R961007448 (DBD.30 K1C/V)

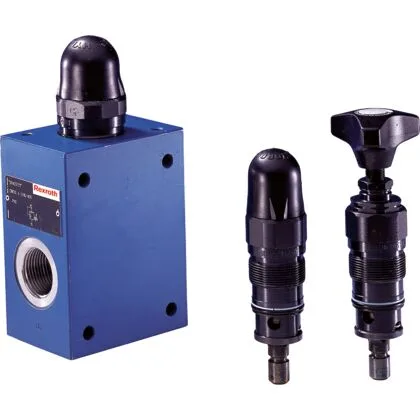

Клапан ограничения давления Bosch Rexroth R978851250 (DBDS 20 G1X/315V/12)
Клапан ограничения давления Bosch Rexroth R978853413 (DBDS 20 G1X/25V/12)
Клапан ограничения давления Bosch Rexroth R900049822 (DBDS 20 K1X/25-15V)
Клапан ограничения давления Bosch Rexroth R900049957 (DBDS 10 K1X/315-290V)
Клапан ограничения давления Bosch Rexroth R900050405 (DBDS 6 K1X/315P280)
Клапан ограничения давления Bosch Rexroth R900050807 (DBDS 20 K1X/50-30)
Клапан ограничения давления Bosch Rexroth R900051071 (DBDS 20 K1X/50P30)
Типоразмеры DBD в каталоге
Давление и расход — самые частые значения по карточкам этого типоразмера; у отдельных исполнений они могут отличаться.
| Типоразмер | Позиций | Давление, бар | Расход, л/мин | Присоединение | Пример |
|---|---|---|---|---|---|
| NG2 | 52 | 420 | 2 | Einschraubbohrung DBD NG2 | DBDS2K2X/25 |
| NG4 | 21 | 500 | 10 | Einschraubbohrung DBD NG4 | DBDH4K1X/250VE |
| NG6 | 148 | 400 | 52 | Резьбовое отверстие DBD NG6 | DBDS6G1X/100J3 |
| NG8 | 12 | 315 | 120 | Rohrgewinde G3/8 ISO 228-1 | DBDS8G1X/200V |
| NG10 | 155 | 315 | 140 | Резьбовое отверстие DBD NG10 | DBDS10G1X/25V/12 |
| NG15 | 12 | 400 | 235 | Rohrgewinde G3/4 ISO 228-1 | DBDS15G1X/100 |
| NG20 | 96 | 315 | 166 | Rohrgewinde G1 ISO 228-1 | DBDS20G1X/315V/12 |
| NG25 | 10 | 25 | 350 | Rohrgewinde G1 1/4 ISO 228-1 | DBDS25G1X/200V |
| NG30 | 68 | 315 | 302 | Einschraubbohrung DBD NG30 | DBDS30G1X/315J3 |
Исполнения DBD
| Исполнение | Позиций | Пример |
|---|---|---|
| DBDS | 2272 | DBDS20K1X/25P10V |
| DBDH | 500 | DBDH10K1X/315J5 |
| DBDA | 165 | DBDA20K1X/25-10 |
| DBDR | 19 | DBDR6K1X/25 |
| DBD | 16 | DBD.6K10/NBR*BG |
| DBDL | 9 | DBDL2K2X/50 |
| DBDX | 1 | DBDX6K1X/50SO20 |
Что чаще всего ищут
- DBDS20G1X/400-400 — 1 позиция, например DBDS20G1X/400-400
Запчасти и ремкомплекты DBD
Кроме агрегатов целиком поставляем узлы и детали по номеру материала Rexroth:
- Ремкомплект уплотнений — 42 позиции, например DBD.4K1X/.E
- Промежуточная плита — 2 позиции, например DBD10-Z10-F140-ARV/B&
- Корпус — 1 позиция, например DBD.6P1X/V/12
- Запчасть — 1 позиция, например DBDH30...VE
Частые вопросы про Bosch Rexroth DBD
Какое рабочее давление у Bosch Rexroth DBD?
По техкаталогу RE 25402 (ред. 2019-07), серия 1X: 315–630 бар по классу давления (630 — только NG10), на выходе T — 315 бар.
Какие типоразмеры DBD бывают?
По каталогу производителя — 6, 8, 10, 15, 20, 25, 30. В каталоге АНКО больше всего позиций в типоразмерах NG10, NG6, NG20.
Как расшифровать код DBD и найти точную модификацию?
Нужен номер материала (R9…) или полный типовой код с шильдика — по ним модификация определяется однозначно. Как читать табличку — идентификация Bosch Rexroth; можно прислать фото шильдика.
Есть ли аналог DBD дешевле оригинала?
Да: для большинства типоразмеров есть взаимозаменяемые по присоединению и параметрам изделия китайских производителей, в том числе выпускаемые по лицензионной технологии. Подбираем по коду и проверяем совместимость; подробнее — чем заменить гидроаппаратуру Rexroth, а также база замен артикулов.
Статьи по теме: «Клапан Rexroth DBD».
Источник данных
Технические данные — по техкаталогу Bosch Rexroth RE 25402 (ред. 2019-07), серия 1X. PDF пришлём по запросу. Ассортимент и количество позиций — по каталогу АНКО на 25.10.2026.
Как заказать
Пришлите номер материала MNR (вида R9…) или типовое обозначение TYP с шильдика — по фото таблички определим точную модификацию. Не знаете код — заполните форму подбора по параметрам. Ответим с ценой, сроком и вариантами: оригинал или проверенный аналог. Как читать шильдик Rexroth · база замен артикулов.
Условия: поставка под заказ по прямым договорам с поставщиками в ОАЭ, Турции и Китае, авиадоставка от 1 недели по РФ и СНГ, гарантия 12 месяцев, отгрузка с НДС. Цена ориентировочная и зависит от курса и наличия у поставщика — точную называем при запросе. АНКО не является официальным дилером Bosch Rexroth.
Примеры поставок
Реальные поставки АНКО — задача, что сделали и результат.
