Предохранительные клапаны Bosch Rexroth DBW
Коротко. Bosch Rexroth DBW — предохранительный клапан с пилотным управлением и электромагнитной разгрузкой (DB — без разгрузки), плитный монтаж. По техкаталогу RE 25802 (серия 5X, ред. 2017-03); новая серия 1X — RE 25818 (ред. 2026-04): типоразмеры — NG10, 16, 25, 32; давление — до 350 бар; расход — до 650 л/мин; присоединение — ISO 6264-06-09 (NG10), -08-13 (NG25), -10-17 (NG32). В каталоге АНКО — 5 458 позиций серии DBW, из них 486 позиций — запчасти и ремкомплекты.
В каталоге: 5458 позиций
Ремкомплект уплотнений Bosch Rexroth R961012621 (LFA 40 DBEM/DBS/DBW.&)

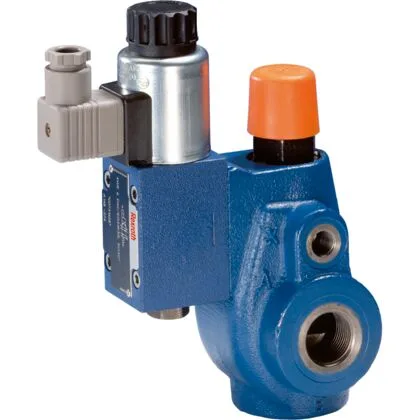

Клапан ограничения давления Bosch Rexroth R978000372 (DBW 10 BG2-4X/315-6EG24N9K4/12 W65)
Клапан ограничения давления Bosch Rexroth R978000963 (DBW20B1-5X/315-6EW110N9DK23L/12)
Клапан ограничения давления Bosch Rexroth R978002356 (DBW 30 B2-5X/315US6EW110N9K4V/12)
Клапан ограничения давления Bosch Rexroth R978003647 (DBW 10 A2-5X/315-6EG96N9K4V/12)
Клапан ограничения давления Bosch Rexroth R978003727 (DBWC 30 B2-5X/200YS6EG24N9K4R12/12)
Клапан ограничения давления Bosch Rexroth R978004485 (DBW20BG1-5X/315U6EG12N9K4/12)
Клапан ограничения давления Bosch Rexroth R978004859 (DBW 20 BG2-5X/100U6EW110N9K4/12)
Клапан ограничения давления Bosch Rexroth R978004954 (DBW10B2-5X/200U6EW110N9K4V/12)
Клапан ограничения давления Bosch Rexroth R978005108 (DBW 10 B1-5X/100-6EW110N9K4/12)
Клапан ограничения давления Bosch Rexroth R978005230 (DBW52BF2-3X/100U6EW110N9DAL/V)
Клапан ограничения давления Bosch Rexroth R978005601 (DBW10A1-5X/200Y6EG24N9K4/12)
Клапан ограничения давления Bosch Rexroth R978005611 (DBW 25 BG2-5X/100-6EW110N9K4/12)
Клапан ограничения давления Bosch Rexroth R978006108 (DBW 20 BG2-5X/200-6EG12N9K4/12)
Клапан ограничения давления Bosch Rexroth R978006742 (DBW10BG2-4X/100-6EW110N9K4/12 W65)
Клапан ограничения давления Bosch Rexroth R978007212 (DBW 30 BG2-5X/200-6EG12N9K4/12)
Клапан ограничения давления Bosch Rexroth R978007291 (DBW20B1-5X/100U6EW110N9K4V/12)
Клапан ограничения давления Bosch Rexroth R978007612 (DBW 20 A2-5X/315-6EW110N9DK25L/12)
Клапан ограничения давления Bosch Rexroth R978007946 (DBW 20 B2-5X/315-6EW110N9DK25L/12)
Клапан ограничения давления Bosch Rexroth R978007997 (DBW10B1-5X/315U6EW110N9K4/12)
Клапан ограничения давления Bosch Rexroth R978008028 (DBW10B1-5X/200-6EG12N9K4R12/12)
Клапан ограничения давления Bosch Rexroth R978008081 (DBW15BG1-5X/100U6EW110N9K4/12)
Клапан ограничения давления Bosch Rexroth R978008353 (DBW 10 B2-5X/350-6EG96N9K4/12)
Клапан ограничения давления Bosch Rexroth R978008386 (DBW15BG2-5X/100-6EW110N9K4/12)
Типоразмеры DBW в каталоге
Давление и расход — самые частые значения по карточкам этого типоразмера; у отдельных исполнений они могут отличаться.
| Типоразмер | Позиций | Давление, бар | Расход, л/мин | Присоединение | Пример |
|---|---|---|---|---|---|
| NG10 | 1318 | 350 | 250 | ISO 6264-06-09 | DBW10BG2-4X/315-6EG24N9K4/12W65 |
| NG16 | 86 | 350 | 500 | Rohrgewinde nach ISO 228-1 | DBW15BG1-5X/100U6EW110N9K4/12 |
| NG25 | 1579 | 350 | 500 | ISO 6264-08-13 | DBW20A1-5X/350S6EW200N9DLR12 |
| NG32 | 1151 | 350 | 650 | ISO 6264-10-17 | DBW30B2-5X/315US6EW110N9K4V/12 |
| NG52 | 89 | 315 | 2000 | — | DBW52BF2-3X/100U6EW110N9DAL/V |
Символы золотника DBW — какие есть в каталоге
| Символ | Позиций | Пример |
|---|---|---|
| B | 3007 | DBW10BG2-4X/315-6EG24N9K4/12W65 |
| A | 1147 | DBW20A1-5X/350S6EW200N9DLR12 |
| P → T | 67 | DBWC30B2-5X/200YS6EG24N9K4R12/12 |
Напряжение катушек
По каталогу: G24 (24 В пост.), W230 (230 В перем.) и другие. В каталоге: 24 V DC — 2170, 110 - 120 V AC — 815, 230 V AC 50/60 Hz — 433, 96 V DC — 166, 110 В постоянного тока — 126, 12 V DC — 109, 100 V AC 50/60 Hz — 98, 48 В постоянного напряжения — 71.
Запчасти и ремкомплекты DBW
Кроме агрегатов целиком поставляем узлы и детали по номеру материала Rexroth:
- Крышка логического клапана — 437 позиций, например LFA32DBWD2-7X/315
- Ремкомплект уплотнений — 40 позиций, например LFA40DBEM/DBS/DBW.&
- Промежуточная плита — 9 позиций, например DBW
Частые вопросы про Bosch Rexroth DBW
Какое рабочее давление у Bosch Rexroth DBW?
По техкаталогу RE 25802 (серия 5X, ред. 2017-03); новая серия 1X — RE 25818 (ред. 2026-04): до 350 бар.
Какие типоразмеры DBW бывают?
По каталогу производителя — NG10, 16, 25, 32. В каталоге АНКО больше всего позиций в типоразмерах NG25, NG10, NG32.
Как расшифровать код DBW и найти точную модификацию?
Нужен номер материала (R9…) или полный типовой код с шильдика — по ним модификация определяется однозначно. Как читать табличку — идентификация Bosch Rexroth; можно прислать фото шильдика.
Есть ли аналог DBW дешевле оригинала?
Да: для большинства типоразмеров есть взаимозаменяемые по присоединению и параметрам изделия китайских производителей, в том числе выпускаемые по лицензионной технологии. Подбираем по коду и проверяем совместимость; подробнее — чем заменить гидроаппаратуру Rexroth, а также база замен артикулов.
Статьи по теме: «Клапаны Rexroth DB и DBW серии 5X».
Источник данных
Технические данные — по техкаталогу Bosch Rexroth RE 25802 (серия 5X, ред. 2017-03); новая серия 1X — RE 25818 (ред. 2026-04). PDF пришлём по запросу. Ассортимент и количество позиций — по каталогу АНКО на 25.10.2026.
Как заказать
Пришлите номер материала MNR (вида R9…) или типовое обозначение TYP с шильдика — по фото таблички определим точную модификацию. Не знаете код — заполните форму подбора по параметрам. Ответим с ценой, сроком и вариантами: оригинал или проверенный аналог. Как читать шильдик Rexroth · база замен артикулов.
Условия: поставка под заказ по прямым договорам с поставщиками в ОАЭ, Турции и Китае, авиадоставка от 1 недели по РФ и СНГ, гарантия 12 месяцев, отгрузка с НДС. Цена ориентировочная и зависит от курса и наличия у поставщика — точную называем при запросе. АНКО не является официальным дилером Bosch Rexroth.
