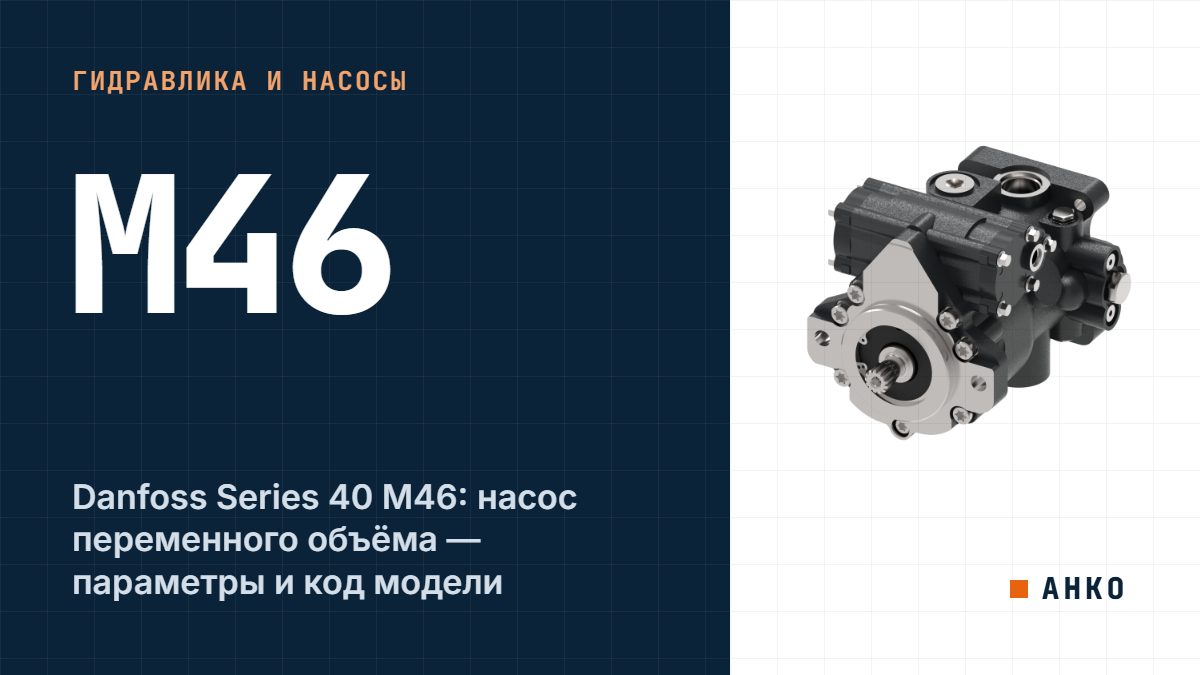

Danfoss Series 40 M46: насос переменного объёма — параметры и код модели
Danfoss Series 40 M46 — аксиально-поршневой насос переменного рабочего объёма для гидросистем средней мощности. Одиночный насос и тандем, управление: ручное (MDC), гидравлическое (HDC), электрическое (EDC, HC EDC), трёхпозиционное электрическое (FNR). Ниже — параметры для подбора и расшифровка кода модели по официальному описанию.
Основные параметры
| Параметр | Одиночный насос | Тандем |
|---|---|---|
| Рабочий объём, см³/об [in³/об] | 45,9 [2,80] | 45,9 × 2 [2,80 × 2] |
| Номинальная частота вращения, об/мин | 4000 | |
| Максимальная частота вращения, об/мин | 4100 | |
| Рабочее давление системы, макс., бар [psi] | 345 [5000] | |
| Максимальное давление, бар [psi] | 385 [5585] | |
| Минимальное давление в низкой ветви, бар [psi] | 10 [145] | |
| Масса, кг [lb] | 33 [73] | 59 [131] |
Работа выше рабочего давления возможна только с согласования с Danfoss — так прямо указано в документе.
Подпиточный контур и давления
- Подпиточное давление (charge pressure): от 6 до 31 бар [87–450 psi].
- Давление управления: минимум 21,5 бар [312 psi] на углу.
- Давление в корпусе: постоянно до 1,7 бар [25 psi], на холодном старте до 5,2 бар [75 psi].
Жидкость и температура
- Вязкость: минимум 7 сСт; постоянно 12–60 сСт [70–278 SUS]; на холодном старте до 1600 сСт.
- Температура жидкости: постоянно до 82 °C [180 °F], кратковременно до 104 °C [220 °F], минимум −40 °C при холодном старте.
- Чистота: ISO 4406 класс 18/13 или лучше.
Вал, фланец, присоединения
- Фланец: SAE-B.
- Вал: Ø 25,4 мм [1 дюйм], шпоночный прямой или конусный 1:8 (SAE J501). Шлицевые варианты: 13 зубьев и 15 зубьев (16/32), для тандема ещё 19 зубьев.
- Вспомогательные фланцы: SAE-A, SAE-B, SAE-BB.
- Основной порт: 1-5/16–12 SAE, прямая резьба с O-ring (SAE J514).
- Вращение: по часовой или против часовой.
Расшифровка кода модели (одиночный насос)
Код начинается с обозначения MPV046C: M46-серия, переменный объём, 46 см³/об, конструкция наклонной шайбы C. Дальше идут позиции, каждая отвечает за свою опцию:
| Позиция | Что задаёт | Примеры кодов из документа |
|---|---|---|
| D | Группа уплотнений | A — для MDC; B — для EDC/HDC/FNR |
| E | Входной вал и вспомогательный шлиц | например 13T / None, 15T / 9T, конусный Ø 1 дюйм с шпонкой |
| F | Вращение и распределительная пластина | S — по часовой (CW); T — против часовой (CCW) |
| G | Подпиточный насос | A — без подпиточного насоса с внешним питанием; B — 13,9 см³/об |
| H | Подпиточное давление | B — 19,5 бар; J — 21,5 бар; S — 25 бар (для EDC/HDC калибровка на 20,7 бар) |
| J | Фильтрация | AA — всасывающая с подпиточным насосом; BA — подпиточная, выносная; BC — выносная без подпиточного насоса |
| K | Ограничитель объёма | A — полный объём 46 см³/об; V — регулируемый ограничитель |
| M | Защита от давления по портам A и B | буква определяет давление срабатывания: от M (140 бар) до J (345 бар) |
| N | Тип управления | AB, AC, AK, AW, GB — ручное (MDC); BA, BB, BC — гидравлическое (HDC, 1,3–11,7 / 3,0–13,8 / 4,8–15,2 бар); CE, CG, CN — электрическое EDC; DA, DB — FNR 12 и 24 В; HA, HB — EDC высокого тока 12 и 24 В |
| P | Положение рукоятки | A — не применяется (EDC, HDC, FNR); B — вверх и вниз; D — вниз; U — вверх |
Тандем расшифровывается по отдельной таблице документа (стр. 26 и далее). Если код не совпадает ни с одним примером из таблиц, сверяйте его с описанием или пришлите нам — проверим.
На что смотреть при подборе
- Подпиточный контур и тип фильтрации (J) выбирайте по схеме системы: без подпиточного насоса нужен внешний подпиточный контур.
- Тип управления (N) задаёт всё остальное: MDC — ручная рукоятка, HDC — гидравлическое управление с заданным диапазоном, EDC/FNR — электрическое.
- Давление защиты (M) должно быть ниже рабочего давления системы с запасом; значения в таблице документа.
Источники
- Danfoss, Technical Information, Series 40 M46 Pumps, BC152886484348en-000301 (ревизия 0301, февраль 2026). Разделы: Options, стр. 6; Technical Specifications, стр. 5–6; Model Code – Single Pumps, стр. 22–25; Tandem Pumps, стр. 26.
