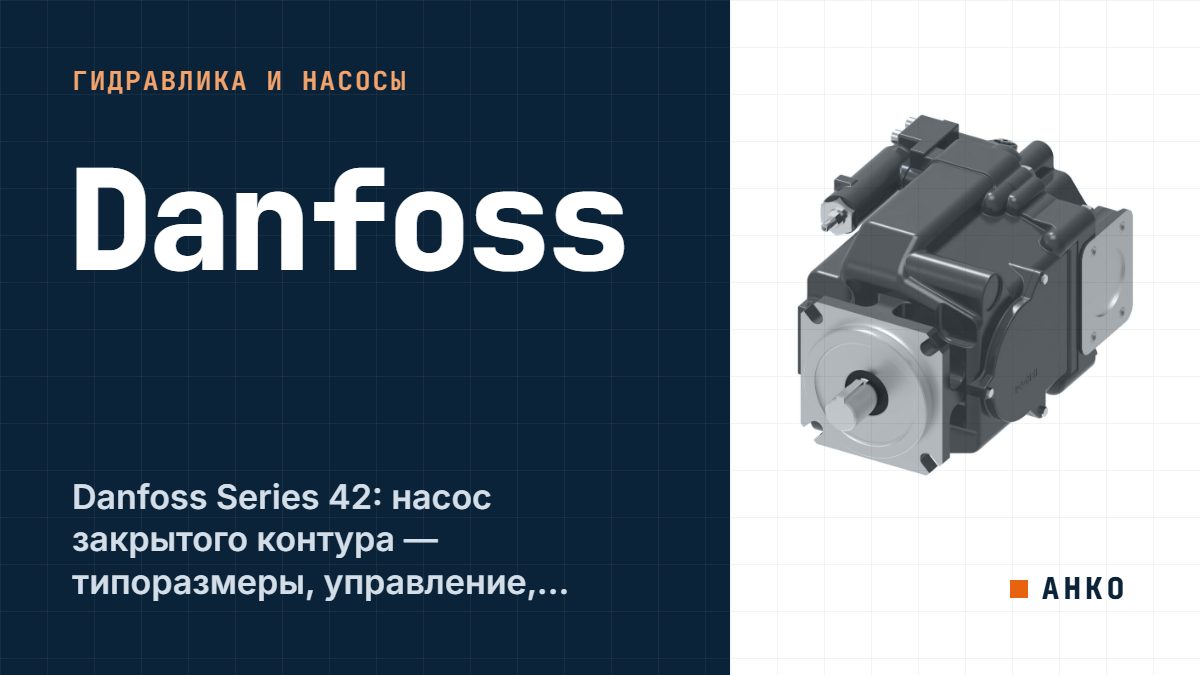

Danfoss Series 42: насос закрытого контура — типоразмеры, управление, фильтрация

Danfoss Series 42 — регулируемые аксиально-поршневые насосы закрытого контура для гидростатических приводов средней мощности. Наклонная шайба меняет направление потока, поэтому мотор меняет направление вращения. Скорость регулируется плавно, от нуля до максимума вперёд и назад.

Типоразмеры и предельные давления

По документу серия делится на два набора типоразмеров: 28/32 и 41/51 см³. Максимальная нагрузка:

Типы управления

• MDC — ручное управление рабочим объёмом (рукоятка), с нейтральным стартом (NSS);
• FNR — трёхпозиционное электрическое управление: вперёд, нейтраль, назад;
• NFPH — пропорциональное гидравлическое управление без обратной связи;
• NFPE — пропорциональное электрическое управление без обратной связи;
• EDC и HC-EDC — электрическое управление рабочим объёмом.

Документ также упоминает механические и электрические управления с обратной связью. Выбор управления — по схеме машины и типу сигнала, который у вас есть.

Фильтрация и подпитка

• Фильтрация на всасывании (опция G);
• Фильтрация подпиточного контура: частичный поток или полный поток (опции B и F);
• Насос без подпиточного насоса (опция X).

Код модели

Расшифровка разбита в документе по группам букв: A, B, Y, C; D; E; F, Q, R; G, S, T, U; H, J; K, L, M, N, P. Таблицы кода расположены на страницах 71–78. При заказе сверяйте каждую группу с этими таблицами.

На что смотреть при подборе

• Нагрузки на вал и фланец: отдельные разделы документа про внешние нагрузки на вал и ресурс подшипников (стр. 16–19).
• Фильтрация подпиточного контура выбирается по схеме, документ описывает варианты отдельно (стр. 14–15).
• Рабочие давления — предельные. Работа на пределе сокращает срок службы.

Источники

• Danfoss, Technical Information, Series 42 Closed Circuit Axial Piston Pumps, BC152886484146en-000111 (редакция сентябрь 2025). Разделы: General Description, стр. 5; Features and Options (стр. 21–31); Control Selection (стр. 29–49); Model Code, стр. 71–78.
