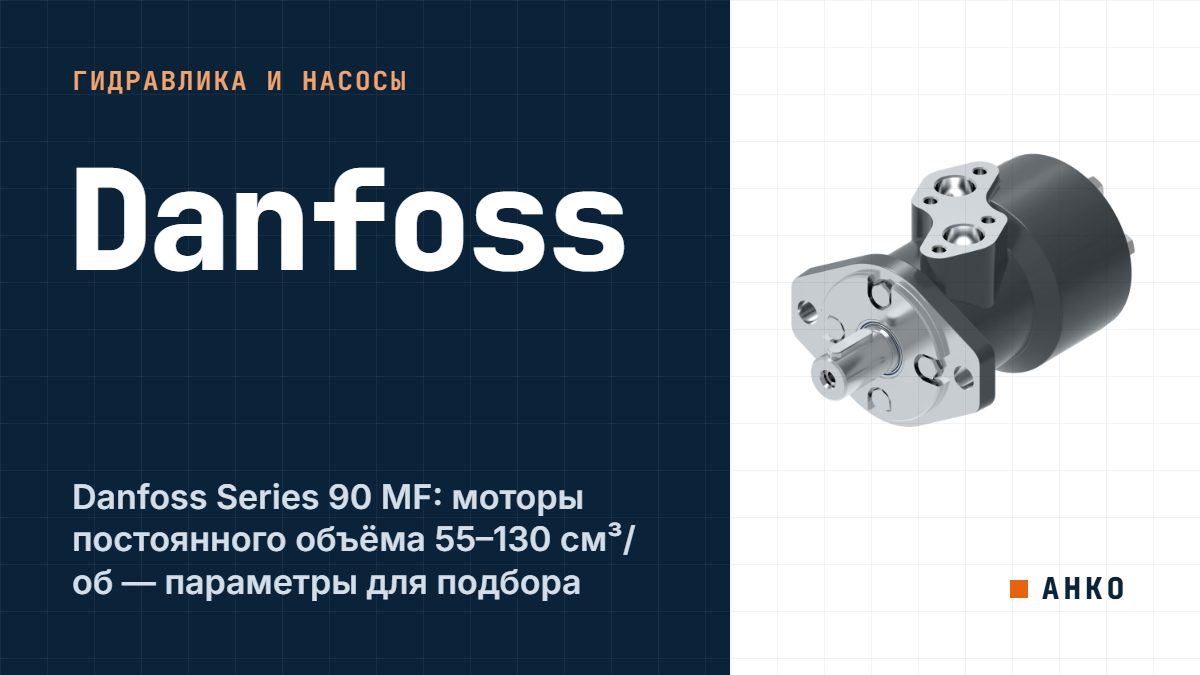

Danfoss Series 90 MF: моторы постоянного объёма 55–130 см³/об — параметры для подбора

Danfoss Series 90 MF — аксиально-поршневые моторы постоянного рабочего объёма для гидростатических приводов с замкнутым контуром. Четыре типоразмера: 55, 75, 100 и 130 см³/об. Ниже — параметры для подбора по официальному техническому описанию Danfoss.

Типоразмеры и основные параметры

Направление вращения двустороннее: поток и направление вращения связаны по схеме в чертежах документа. Наклонная шайба фиксированная (Fixed) у всех типоразмеров.

Давления и предельные значения

• Рабочее давление системы: до 450 бар [6525 psi]; максимальное давление — 480 бар [6960 psi].
• Давление в низкой ветви: максимум 45 бар [650 psi], минимум 10 бар [145 psi].
• Давление в корпусе: рабочее до 3 бар [44 psi], на холодном старте до 5 бар [73 psi].

Жидкость и температура

• Вязкость: минимум 7 мм²/с; рекомендуемый диапазон 12–80 мм²/с [66–370 SUS]; кратковременно до 5 мм²/с; на холодном старте до 1600 мм²/с.
• Температура: минимум −40 °C; номинальная 104 °C [220 °F]; рекомендуемый диапазон 60–85 °C [140–185 °F] в самой горячей точке (обычно у дренажа корпуса); кратковременно до 115 °C [240 °F].

Опции и конструкция

• Валы: шлицевой, конусный или цилиндрический. У 130 MF — только шлицевой.
• Продувка контура (loop flushing): стандартно на всех типоразмерах.
• Датчик скорости: доступен как опция.
• Порты: двойные (twin); у 055 и 075 — аксиальные.

Что проверить при подборе

• Для типоразмера выбирайте по требуемой мощности и моменту: при одинаковом давлении момент пропорционален объёму.
• Для высокой частоты вращения сверяйте расход и предельные обороты: номинальные и максимальные значения в таблице.
• Система обязательно должна иметь независимую тормозную систему, защиту от перегрузки и подходящий резервуар (требование документа).

Источники

• Danfoss, Technical Information, Series 90 Axial Piston Motors, BC152886483265en-000711 (редакция ноябрь 2021). Разделы: Technical Specifications, стр. 8–9.
