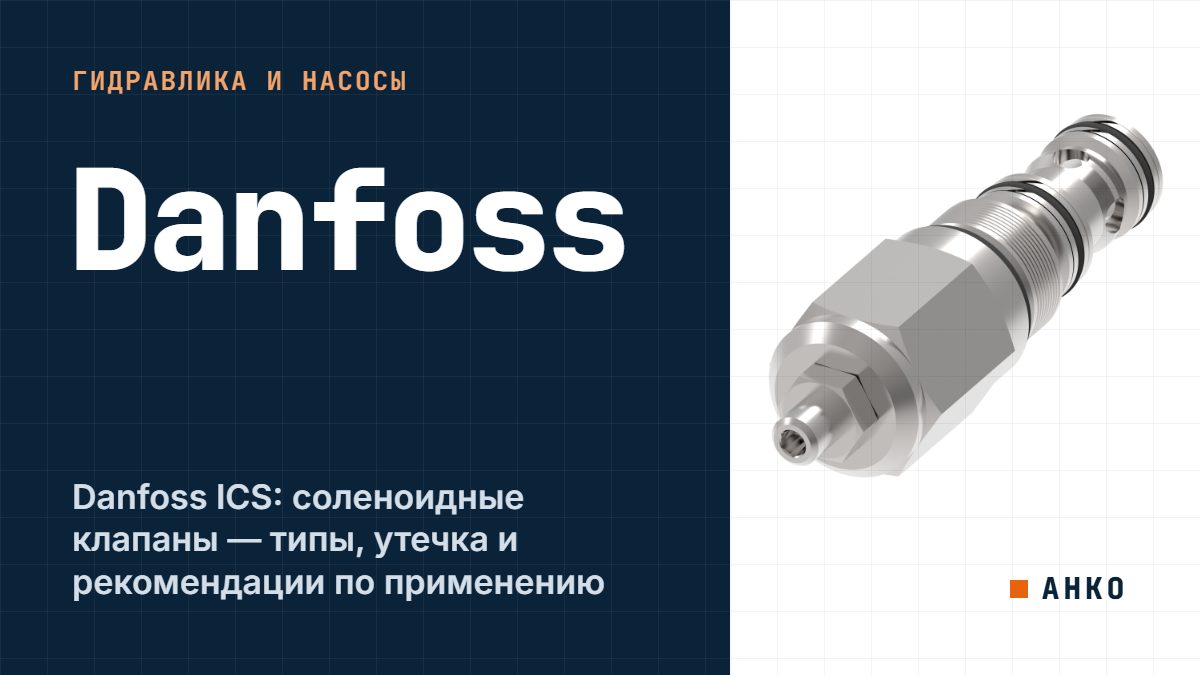

Danfoss ICS: соленоидные клапаны — типы, утечка и рекомендации по применению

Соленоидные клапаны Danfoss ICS — картриджные клапаны с электромагнитным управлением. Катушка надевается на трубку, при включении якорь притягивается к полюсу и через пружину сдвигает тарелку или золотник. Ниже — типы клапанов и рекомендации по применению из каталога Danfoss.

Тарельчатые или золотниковые

• Тарельчатые (poppet): утечка минимальная, считается каплями в минуту. Подходят для удержания груза.
• Золотниковые (spool): утечка заметно выше из-за конструкции. Для удержания груза документ рекомендует тарельчатый клапан.
• Золотниковые бывают 2-, 3- и 4-портовыми, на 2 или 3 позиции; тарельчатые прямого действия — 2- или 3-портовые на 2 позиции; пилотные тарельчатые — только 2-портовые, 2 позиции.

Основные типы

• Нормально закрытый, пилотный, тарельчатый, 2/2: без питания свободный проход 1→2, запирание 2→1; при включении открывается 2→1. Применение: удержание груза, перекрытие линии, разгрузка насоса на бак.
• Нормально открытый, пилотный, тарельчатый, 2/2: при включении запирает проход 2→1.
• Золотниковый 2/2: полностью открыт в одном положении и закрыт в обе стороны в другом. Нужен там, где важна малая потеря давления в открытом состоянии: регенеративные схемы, разгрузка насоса, две скорости вместе с компенсатором.
• Двойной блокирующий тарельчатый (прямого действия и пилотный): без питания запирает поток в обе стороны с очень малой утечкой. Аварийное опускание, удержание давления в цилиндре, изоляция исполнительных механизмов.
• 3/2 золотниковый и 3/2 тарельчатый: управление цилиндрами одностороннего действия, муфтами, моторами; тарельчатый — для схем с очень малой утечкой.
• 4/2 и 4/3 золотниковые: управление цилиндрами двустороннего действия и реверсом моторов. У 4/3 разные центры: все порты закрыты, все открыты, моторный, давление на бак.
• 5/3 золотниковый: с портом load sensing, который соединяется со входом только при включении.

Рекомендации из документа

• При выборе всегда сверяйтесь с кривыми рабочей области (performance envelope).
• Превышение расхода может вызвать самопроизвольный сдвиг золотника и реверс функции.
• На порту, связанном с трубкой катушки, может быть ограничение по давлению.
• Нагрев катушки влияет на работу у границ рабочей области; не превышайте пределы изоляции катушки.
• Время переключения меняется при высокой вязкости и низкой температуре.
• Пилотные клапаны могут кратковременно открываться при выравнивании давлений.
• Все золотниковые клапаны имеют внутреннюю утечку; для удержания груза на рабочих портах ставьте дополнительный тарельчатый клапан.
• Ручное аварийное управление (толкатель, защищённый толкатель, кнопка, винт) — только для аварийного использования, не для постоянной работы.

Источники

• Danfoss, ICS Solenoid Valves Technical Information, BC332375861112en-000205. Разделы: Application Notes, стр. 2–6; Manual Override Options, стр. 7–8.
