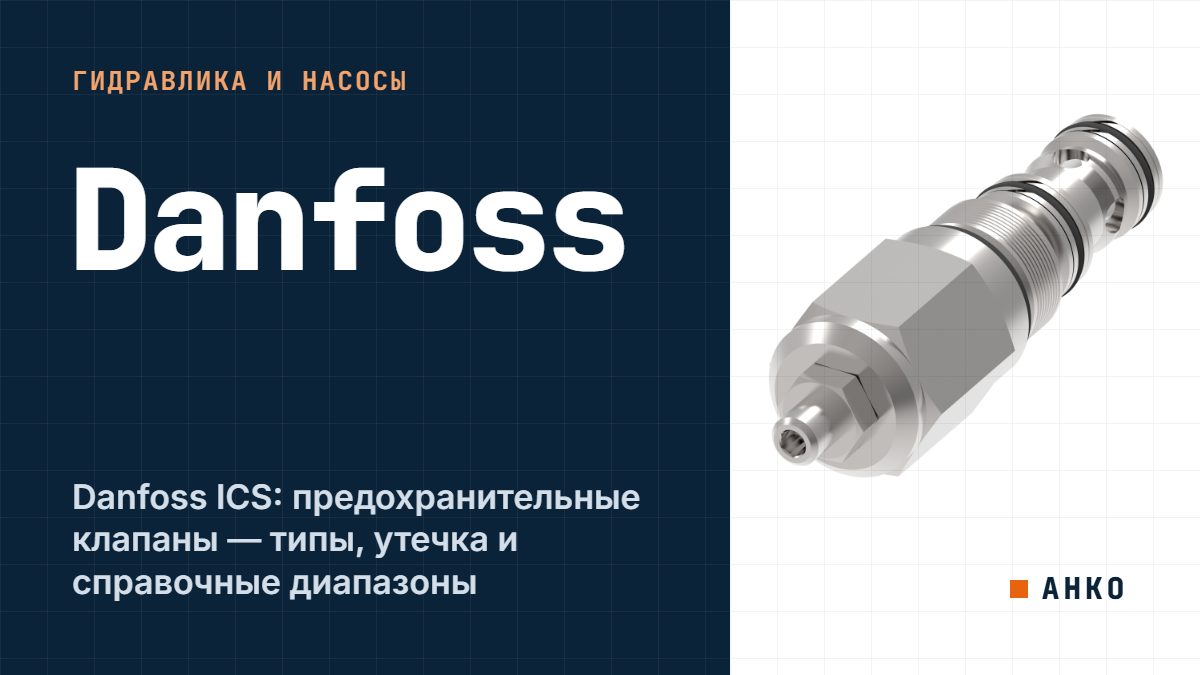

Danfoss ICS: предохранительные клапаны — типы, утечка и справочные диапазоны

Предохранительные клапаны Danfoss ICS ограничивают давление в системе: открываются, когда давление на входе превышает настройку пружины, и сбрасывают жидкость на слив. Ниже — типы клапанов и диапазоны по каталогу Danfoss.

Типы клапанов

• Прямого действия, тарельчатый (poppet): клапан открывается, когда давление поднимает тарелку с седла. Дешёвое решение для системных предохранителей с прерывистым потоком: малая утечка, быстрый отклик, устойчивость к загрязнению. Часть моделей имеет встроенный обратный свободный ход или демпфирование.
• Прямого действия, золотниковый (spool): стабильнее тарельчатого при малых давлениях. Подходит как предохранитель продувки в замкнутом контуре.
• Дифференциальной площади, тарельчатый (differential area): очень быстрый, используется для срезания пиков давления. Для высоких настроек нужна меньшая пружина, чем у прямого действия.
• Двунаправленный тарельчатый: два кроссовер-клапана в одном картридже, срабатывают в обе стороны с одинаковой настройкой. Применяются как перекрёстные предохранители на моторах.
• Пилотный золотниковый (pilot operated): для больших расходов при заданном давлении.

Утечка и гистерезис

• Тарельчатые клапаны дают утечку менее 10 капель в минуту (около 0,6 мл/мин). При росте давления утечка ограничена до 80% настройки.
• Закрытие у тарельчатых клапанов происходит при давлении, которое составляет 70–80% от настройки (гистерезис, зависит от конструкции).
• Пилотные золотниковые клапаны при росте давления теряют больше из-за зазора между золотником и гильзой (обычно до 100 мл/мин).

Справочные диапазоны из каталога

Значения по каталогу, сгруппированы по типам. Точные характеристики конкретной модели — на её странице.

Что проверить при подборе

• Тип по характеру потока: для прерывистого потока подходит тарельчатый прямого действия, для срезания пиков — дифференциальный.
• Расход и давление настройки — по модели. Для моторов с двусторонней нагрузкой — двунаправленный.
• Для чистой среды и малой утечки выбирайте тарельчатые, для больших расходов — пилотные.

Источники

• Danfoss, ICS Relief Valves Technical Information, BC332375370104en-000204. Разделы: Application Notes, стр. 2–3 (типы клапанов и утечка); Quick Reference, каталог.
