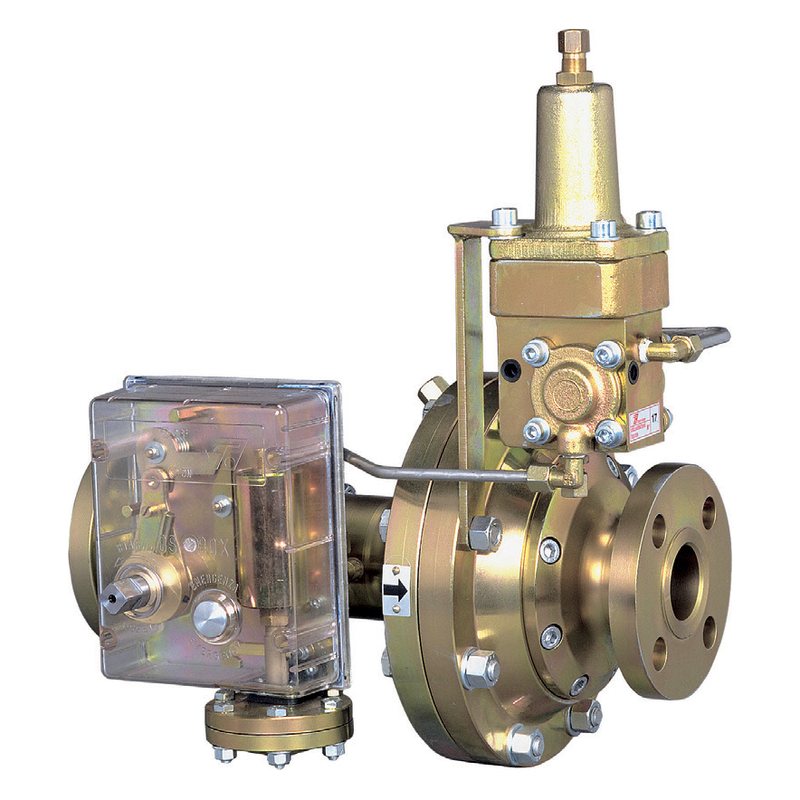

Регулятор давления газа Tartarini BFL DN100 со встроенным ПЗК

Tartarini BFL DN100 — пилотный прямоточный регулятор FL со встроенным предохранительно-запорным клапаном на пилоте OS/80X: отсечка по превышению 0,03–80 бар и понижению 0,01–70 бар (по пилоту), время срабатывания до 1 с, взвод вручную. Поставляем оригинальное оборудование Tartarini (Emerson) параллельным импортом: прямые договоры с поставщиками, таможенное оформление, декларация ТР ТС. Для подбора пришлите фото шильдика или параметры: давление на входе и выходе, расход, присоединение.

Характеристики:
Модель: BFL / BFL-BP DN100
Исполнение: регулятор + встроенный ПЗК
Условный проход: DN100 (4")
Коэффициент расхода: Cg 6900
Строительная длина / масса: BFL-BP (PN16/ANSI 150): 670 мм, 197 кг; BFL (ANSI 300/600): 710 мм, 297 кг
Пилот ПЗК: OS/80X-BP, -BPA-D, -MPA-D, -APA-D, OS/84X, OS/88X или OS/80X-PN — по уставкам
Точность ПЗК AG: ±1 %
Тип: прямоточный (осевой) пилотный регулятор давления газа, разгруженный затвор, нормально открытый
Исполнения по давлению: FL-BP — фланцы PN16/PN25/ANSI 150, вход 0,2–25 бар, выход 0,01–8 бар; FL — фланцы ANSI 300/600, вход 1–100 бар, выход 0,5–80 бар
Расчётное давление PS: PN16 — 16 бар, PN25 — 25 бар, ANSI 300 — 50 бар, ANSI 600 — 100 бар
Мин. перепад: 0,2 бар (FL-BP), 0,5 бар (FL)
Класс точности AC: до ±1 %
Давление закрытия SG: до +5 %
Зона закрытия SZ: до 5 %
Пилоты: PS/79-1 (0,01–0,5 бар), PS/79-2 (0,5–3 бар), PS/79 (0,5–40 бар), PS/80 (1,5–40 бар), PRX/120 (1–40 бар), PRX-AP/120 (30–80 бар)
Глушители: SR, SRII (встроенные), SRS, SRSII (многоступенчатые), STP на выходе — по заказу
Температура: −10…+60 °C; низкотемпературное исполнение −20…+60 °C
Материалы: корпус и фланцы — сталь; мембрана — NBR с ПВХ; уплотнения — NBR/FKM
Расчёт расхода: Q = 0,525·Cg·P1·sin(3417/C1·√((P1−P2)/P1)); при P2 ≤ P1/2: Q = 0,525·Cg·P1 (Нм³/ч природного газа, давления абсолютные, бар)
Документация: бюллетень Emerson D104049X012 (EMEA), руководство D103652X012
