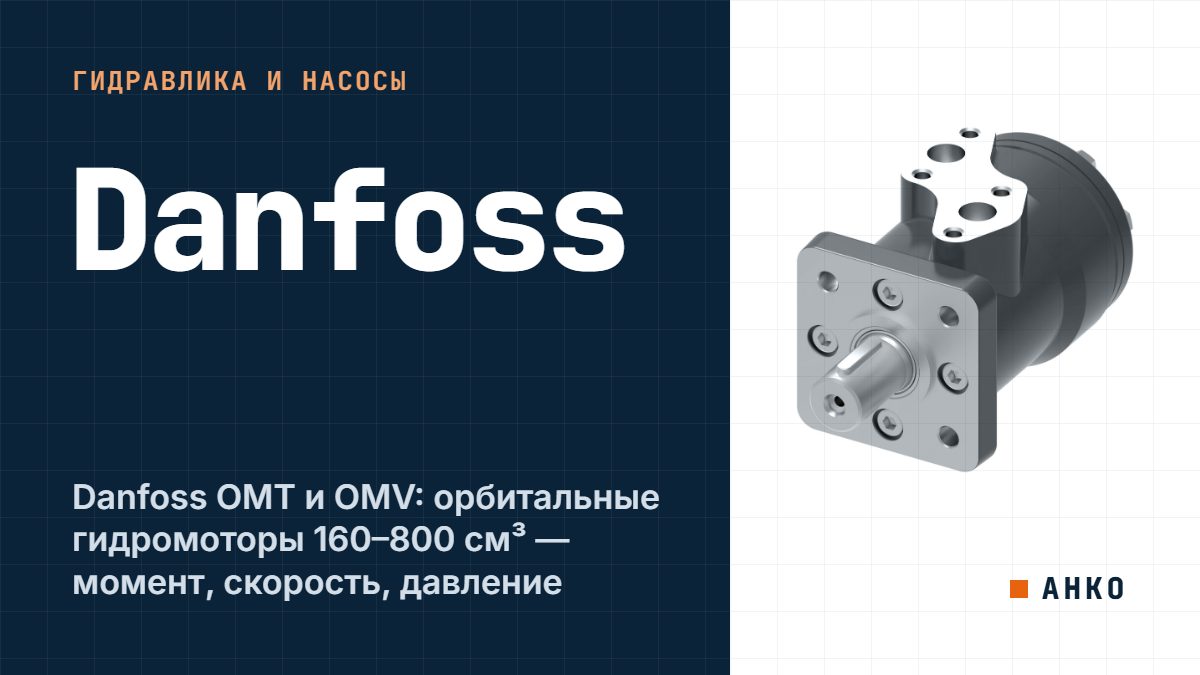

Danfoss OMT и OMV: орбитальные гидромоторы 160–800 см³ — момент, скорость, давление
Danfoss OMT и OMV — тихоходные высокомоментные орбитальные гидромоторы: OMT от 160 до 500 см³/об, OMV от 315 до 800 см³/об. Применяются в строительной, сельскохозяйственной, лесной и подъёмной технике, на станках и судах. Ниже — технические данные по официальному техописанию Danfoss (октябрь 2024).
OMT: технические данные
| Размер | 160 | 200 | 250 | 315 | 400 | 500 |
|---|---|---|---|---|---|---|
| Рабочий объём, см³ | 161,1 | 201,4 | 251,8 | 326,3 | 410,9 | 523,6 |
| Скорость макс., об/мин (длит. / кратк.) | 625 / 780 | 625 / 750 | 500 / 600 | 380 / 460 | 305 / 365 | 240 / 285 |
| Момент макс., Н·м (длит. / кратк.) | 470 / 560 | 590 / 710 | 730 / 880 | 950 / 1140 | 1080 / 1260 | 1220 / 1370 |
| Мощность макс., кВт (длит. / кратк.) | 26,5 / 32 | 33,5 / 40 | 33,5 / 40 | 33,5 / 40 | 30 / 35 | 26,5 / 30 |
| Перепад давления, бар (длит. / кратк. / пик) | 200 / 240 / 280 | 200 / 240 / 280 | 200 / 240 / 280 | 200 / 240 / 280 | 180 / 210 / 240 | 160 / 180 / 210 |
| Расход макс., л/мин (длит. / кратк.) | 100 / 125 | 125 / 150 | 125 / 150 | 125 / 150 | 125 / 150 | 125 / 150 |
Пусковое давление без нагрузки на вал — до 10 бар. Кратковременный режим — не более 10% каждой минуты, пиковый — не более 1%.
OMV: технические данные
| Размер | 315 | 400 | 500 | 630 | 800 |
|---|---|---|---|---|---|
| Рабочий объём, см³ | 314,5 | 400,9 | 499,6 | 629,1 | 801,8 |
| Скорость макс., об/мин (длит. / кратк.) | 510 / 630 | 500 / 600 | 400 / 480 | 315 / 380 | 250 / 300 |
| Момент макс., Н·м (длит. / кратк.) | 920 / 1110 | 1180 / 1410 | 1460 / 1760 | 1660 / 1940 | 1880 / 2110 |
| Мощность макс., кВт (длит. / кратк.) | 42,5 / 51 | 53,5 / 64 | 53,5 / 64 | 48 / 56 | 42,5 / 48 |
| Перепад давления, бар (длит. / кратк. / пик) | 200 / 240 / 280 | 200 / 240 / 280 | 200 / 240 / 280 | 180 / 210 / 240 | 160 / 180 / 210 |
| Расход макс., л/мин (длит. / кратк.) | 160 / 200 | 200 / 240 | 200 / 240 | 200 / 240 | 200 / 240 |
| Мин. пусковой момент при макс. перепаде, Н·м (длит. / кратк.) | 710 / 850 | 910 / 1090 | 1130 / 1360 | 1330 / 1550 | 1510 / 1700 |
Пусковое давление без нагрузки на вал — до 8 бар.
Давления на входе и выходе (OMT и OMV)
- Входное давление: 210 бар длительно, 250 бар кратковременно, 300 бар пиково.
- Давление на выходе с дренажной линией: 140 / 175 / 210 бар.
- Моторы с обратными клапанами без дренажа: давление на манжету вала не выше давления в сливной линии; с дренажом — равно давлению в дренаже.
Исполнения
- OMT, OMV — стандартный фланец; валы цилиндрический 40 мм или 1,5 дюйма, шлицевой, конический 45 мм или 1,75 дюйма, ВОМ.
- OMTW, OMVW — колёсные, с утопленным фланцем.
- OMTS, OMVS — короткие, без вала и подшипников, для встраивания в редуктор или узел.
- OMT FX, FL, FH — со встроенным стояночным тормозом: удерживающий момент 1200 Н·м. Давление растормаживания 12 бар (FX, FL) или 30 бар (FH); максимальное давление в тормозной линии 30 бар (FX, FL) или 280 бар (FH). Дренажная линия обязательна, давление в ней не выше 5 бар.
- Порты: европейское исполнение G 3/4, американское — 1 1/16-12 UN.
- Опции: датчик скорости, тахо-подключение, уплотнение вала Viton, окраска.
Как заказать
Номер заказа OMT — префикс 151B и четыре цифры из таблицы документа. Пример: 151B3002 — OMT 250 со стандартным фланцем, цилиндрическим валом 40 мм и портами G 3/4. Без префикса заказ не принимается.
Источники
- Danfoss, Technical Information, OMT and OMV Orbital Motors, BC152886483862en-000901 (октябрь 2024). Разделы: Orbital motors, стр. 5–7; OMT, стр. 8–11; OMV, стр. 38–40.
