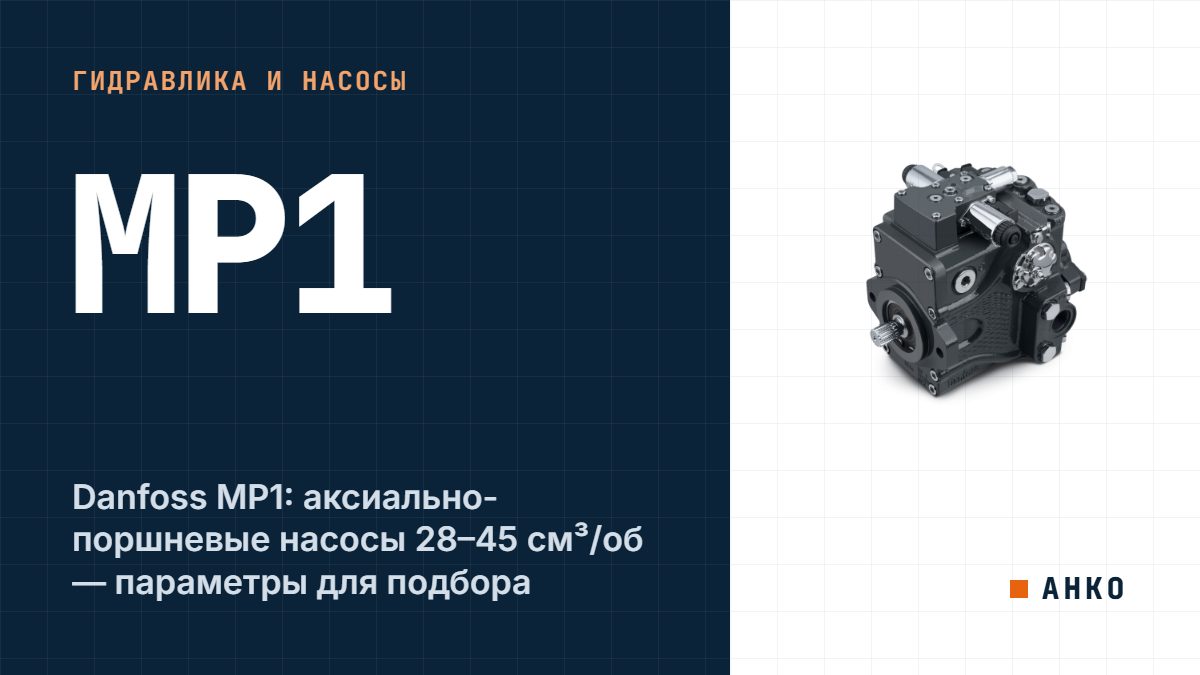

Danfoss MP1: аксиально-поршневые насосы 28–45 см³/об — параметры для подбора
Danfoss MP1 — аксиально-поршневые насосы переменного объёма с компактным сервопоршневым управлением для гидросистем мобильной и промышленной техники. Четыре типоразмера: 28, 32, 38 и 45 см³/об. Ниже — параметры для подбора по техническому описанию Danfoss.
Типоразмеры и основные параметры
| Параметр | 28 | 32 | 38 | 45 |
|---|---|---|---|---|
| Рабочий объём, см³/об [in³/об] | 28,0 [1,71] | 31,8 [1,94] | 38,0 [2,32] | 45,1 [2,75] |
| Расход при номинальной (длительной) скорости, л/мин [US gal/min] | 95,3 [25,2] | 108,1 [28,5] | 125,3 [33,1] | 149,5 [39,5] |
| Момент при макс. объёме, Н·м/бар [lbf·in/1000 psi] | 0,45 [272] | 0,51 [309] | 0,60 [369] | 0,72 [438] |
| Масса, кг [lb] | 29,6 [65,3] (28/32) | 38 [83,8] (38/45) | ||
| Объём масла, л [US gal] | 1,5 [0,40] (28/32) | 2,0 [0,53] (38/45) | ||
Скорости и давления
| Параметр | 28/32 | 38/45 |
|---|---|---|
| Минимальная скорость входа, об/мин | 500 | 500 |
| Номинальная скорость, об/мин | 3400 | 3300 |
| Максимальная скорость, об/мин | 4000 | 3900 |
| Рабочее давление системы, макс., бар [psi] | 350 [5000] | 350 [5000] |
| Максимальное давление, бар [psi] | 380 [5429] | 380 [5429] |
| Минимальное давление в низкой ветви (над давлением корпуса), бар [psi] | 10 [143] | 10 [143] |
| Минимальное подпиточное давление, бар [psi] | 16 [232] | 16 [232] |
Вход подпиточного насоса и корпус
- Давление на входе подпиточного насоса: минимум 0,8 бар абсолютного давления [6 in Hg вакуума] при длительной работе; при холодном пуске минимум 0,2 бар [24 in Hg]; максимум 2,0 бар.
- Давление корпуса: номинальное 3 бар [43 psi], максимум 5 бар [71 psi].
Жидкость и температура
- Вязкость: минимум 7 мм²/с [49 SUS]; рекомендуемый диапазон 12–80 мм²/с [66–370 SUS]; кратковременно до 5 мм²/с; на холодном старте до 1600 мм²/с.
- Температура: минимум −40 °C на холодном старте; рекомендуемый диапазон 60–85 °C [140–185 °F]; постоянно до 104 °C [220 °F]; кратковременно до 115 °C [240 °F].
- Чистота: ISO 4406 класс 22/18/13 или лучше; фильтрация — всасывающая или подпиточная.
Присоединения и валы
- Фланец: ISO 3019-1, фланец 101-2 (SAE B).
- Входной вал: шлицевой на 13 зубьев (SAE B), на 15 зубьев (SAE B-B), на 19 зубьев; призматическая шпонка; конический 1:8.
- Вспомогательный фланец: SAE A (9 или 11 зубьев), SAE B или SAE B-B.
- Основные порты: различные варианты — дюймовый и метрический O-ring boss, фланец split flange. Варианты зависят от типоразмера и исполнения.
- Дренаж и всасывание: метрические и дюймовые O-ring boss. Уточняйте по схеме.
Управление
Документ перечисляет варианты управления: EDC, HDC, FNR, NFPE, NFPH, AC-1, AC-2 и MDC.
Что проверить при подборе
- Установка: рекомендуемое положение управления — сверху или сбоку, предпочтительно сверху. Если управление внизу, нужна продувка через порт M14.
- Насос всегда должен быть залит жидкостью, включая вертикальный вал.
- Если в стеке несколько насосов, самый мощный ставят ближе к источнику привода — рекомендация документа.
- Порты и вал выбирайте по схеме вашей машины: варианты разные.
Источники
- Danfoss, Technical Information, MP1 Axial Piston Pumps, BC178386485160en-000702 (редакция 2026). Разделы: Technical specifications, стр. 9–10; Recommended installation position, стр. 9.
