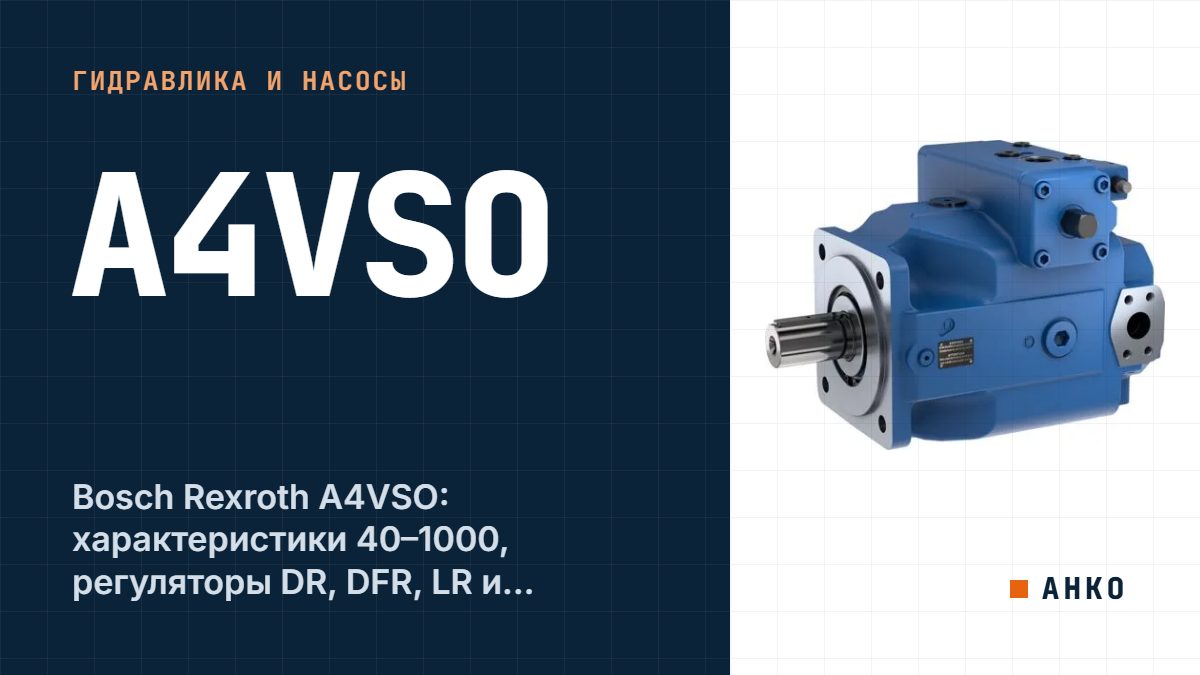

Bosch Rexroth A4VSO: характеристики 40–1000, регуляторы DR, DFR, LR и расшифровка кода

A4VSO — регулируемый аксиально-поршневой насос Bosch Rexroth с наклонным диском для открытой схемы, рассчитанный на тяжёлую промышленность: прессы, металлургия, литьё под давлением, судовые и испытательные гидростанции. Номинальное давление — 350 бар, пиковое — 400 бар, типоразмеры от 40 до 1000 см³/об. По сравнению с A10VSO это насос другого класса: выше давление, больше объём, модульная система регуляторов. Данные — по даташиту RE 92050 (серии 10, 11 и 30).

Технические данные A4VSO

Для типоразмеров 250, 355 и 500 есть быстроходное исполнение «H» (1900, 1700 и 1500 об/мин), для 750 — исполнение с наддувом (импеллером) на 1500 об/мин. Самые ходовые на практике — 71, 125, 180, 250 и 355: типичный электродвигатель 1500 об/мин, и типоразмеры до 355 работают с ним на полном объёме. Пересчитать расход и мощность — в калькуляторе.

Регуляторы A4VSO

Регуляторы у A4VSO модульные, каждый описан в отдельном даташите:

• DR — регулятор давления, DP — давление для параллельной работы нескольких насосов, FR — расход, DFR — давление и расход (RE 92060);
• LR — регулятор мощности с гиперболической характеристикой, с дополнительными функциями по давлению и расходу (RE 92064);
• MA — ручное управление маховиком, EM — электромотором (RE 92072);
• HM, HS, EO — гидравлическое управление по объёму, с сервоклапаном и электронное (RE 92076); HD — по давлению управления (RE 92080);
• DS1 — регулирование вторичных оборотов (RE 92056); DFE1 — электрогидравлическая система с цифровой электроникой (RE 92088).

Символы после букв регулятора в коде (DR.., LR..) обозначают его дополнительные функции — их состав смотрят в даташите конкретного регулятора. Поэтому при замене важен полный код, а не только «A4VSO 125 DR».

Расшифровка кода на примере

Из каталога — A4VSO71DR/30R-PPB13N00:

Другие примеры из каталога: A4VSO125DFR1/30R-VPB13N00 (регулятор давления и расхода, уплотнения FKM), A4VSO125LR2G/30R (мощностной регулятор).

Масло и условия работы

Стандартное исполнение — для минерального масла и негорючих жидкостей HFD; исполнение «E» — для HFA, HFB и HFC (не для всех типоразмеров), а для HFC есть отдельное исполнение повышенной производительности по даташиту RE 92053. Требования к чистоте масла — в нашем разборе ISO 4406 для насосов Rexroth.

Запчасти

Модели с ремкомплектами: A4VSO 40–1000, клапаны регулятора DFR/DRG, клапаны регулятора LR2. Насосы в каталоге — на странице Rexroth A4VSO.

Частые вопросы

Чем A4VSO отличается от A10VSO?

A4VSO — насос высокого давления (350/400 бар против 280/350 у A10VSO) с типоразмерами 40–1000 и модульной системой регуляторов. A10VSO — среднее давление, 18–100 (140 в отдельном даташите).

Какой расход у A4VSO 125?

По даташиту RE 92050 — 186 л/мин при 1500 об/мин и 225 л/мин на максимальных 1800 об/мин (теоретически, без учёта КПД).

Что означает PPB13N00 в коде A4VSO?

P — уплотнения NBR с манжетой вала FKM, P — шпоночный вал, B — фланец на 4 отверстия, 13 — боковые фланцевые порты SAE, N00 — без сквозного привода.

Источники

• Bosch Rexroth AG, Data sheet RE 92050/04.09 «Axial piston variable pump A4VSO, Series 10, 11 and 30». Type code — стр. 2–4; Technical data — стр. 8–9.
