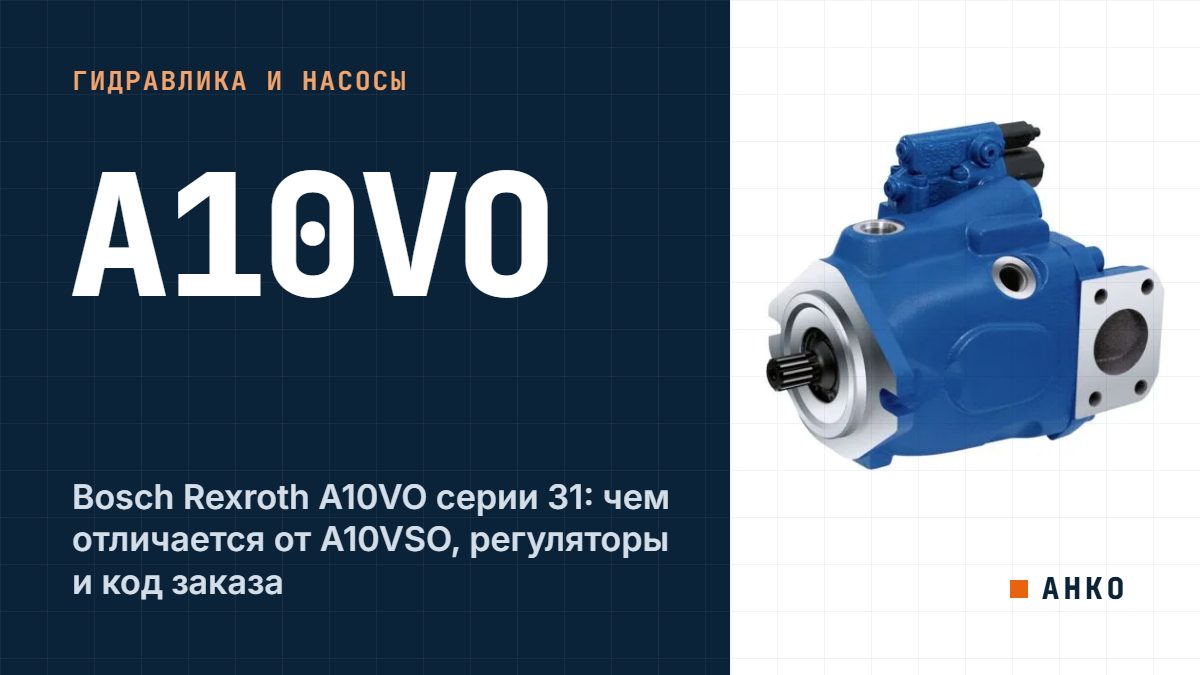

Bosch Rexroth A10VO серии 31: чем отличается от A10VSO, регуляторы и код заказа
A10VO — регулируемый аксиально-поршневой насос Bosch Rexroth с наклонным диском для открытой схемы, «мобильный брат» промышленного A10VSO. Серия 31 — типоразмеры 18, 28, 45, 71, 88 и 100 см³/об (140 — в отдельном даташите RE 92705), номинальное давление 280 бар, максимальное 350 бар. Ниже — по официальному даташиту RE 92701 (редакция 2026 года).
Чем A10VO отличается от A10VSO
Гидравлическая часть у них одинаковая: те же рабочие объёмы, обороты, расход, мощность и момент (таблицы в даташитах совпадают). Различия — в присоединении и управлении:
| A10VSO (RE 92711) | A10VO (RE 92701) | |
|---|---|---|
| Фланец | ISO 3019-2, 2 отверстия (метрический) | на базе ISO 3019-1 (SAE): C — 2 отверстия, D — 2/4 отверстия (только 100) |
| Валы | S, R (шлицевые), P (шпоночный) | S, R, а также U и W — уменьшенного диаметра |
| Порты | SAE, метрическая резьба крепления | SAE с метрической или дюймовой (UNC) резьбой, сзади или сбоку |
| Регуляторы | DG, DR, DRG, DFR, DFR1, DFLR, ED72, ER72 | те же + DRSC, ED71/ER71 (12 В), EC4/EB4 с датчиком угла наклона |
| Жидкости HF | есть исполнение «E» для HFA/HFB/HFC | HF-жидкости не допускаются |
Поэтому A10VO и A10VSO одного типоразмера по посадке не взаимозаменяемы без переходного фланца и проверки вала. Подробно про A10VSO — в отдельной статье.
Технические данные A10VO серии 31
| Типоразмер | 18 | 28 | 45 | 71 | 88 | 100 |
|---|---|---|---|---|---|---|
| Рабочий объём, см³/об | 18 | 28 | 45 | 71 | 88 | 100 |
| Номинальные обороты, об/мин | 3300 | 3000 | 2600 | 2200 | 2100 | 2000 |
| Расход, л/мин | 59 | 84 | 117 | 156 | 185 | 200 |
| Мощность при 280 бар, кВт | 28 | 39 | 55 | 73 | 86 | 93 |
| Момент при 280 бар, Н·м | 80 | 125 | 200 | 316 | 392 | 445 |
| Масса без сквозного привода, кг | 12,9 | 18 | 23,5 | 35,2 | 35,2 | 49,5 |
Быстроходное исполнение «H» (45, 71, 100): 3000, 2550 и 2300 об/мин, расход 135, 178 и 230 л/мин.
Регуляторы A10VO
- DR — регулятор давления; DRG — с дистанционной настройкой через внешний клапан.
- DFR / DFR1 / DRSC — давление и расход (LS). У DFR канал X–T открыт; у DFR1 заглушен, с промывкой; у DRSC заглушен, без промывки.
- ED71 / ED72 (12 / 24 В) — электрогидравлическое управление давлением с отрицательной характеристикой; ER71 / ER72 — с положительной.
- EC4 / EB4 — электрогидравлический клапан управления (положительная и отрицательная характеристика), всегда с датчиком угла наклона; для 28–100.
- DFLR — давление, расход и мощность (нет для 18); DG — двухпозиционное управление.
Код заказа A10VO серии 31 по позициям
| Позиция | Варианты |
|---|---|
| 01 Исполнение | стандарт (без буквы), H — быстроходное |
| 02–04 | A10V — узел, O — открытая схема, 18…100 — типоразмер |
| 05 Регулятор | DG, DR, DFR, DFR1, DRSC, DRG, ED71/ED72, ER71/ER72, EC4, EB4, DFLR |
| 06 Серия | 31 |
| 07 Вращение | R — по часовой, L — против (со стороны вала) |
| 08 Уплотнения | V — FKM |
| 09 Вал | S, R, U, W |
| 10 Фланец | C — SAE 2 отверстия, D — 2/4 отверстия |
| 11 Порты | 11/41 и 12/42 — метрическая резьба крепления; 61/91 и 62/92 — UNC (первые — сзади, вторые — сбоку, под сквозной привод) |
| 12 Сквозной привод | N00 — без; K01, K52, K68, K04, K07, K24 — под второй насос |
| 13 Разъём | P — DEUTSCH, 2 контакта |
| 14 Датчик угла | H — PAL (5 В), P — SENT |
В технике много A10VO других серий — 52 и 53 (например, A10VO45DRG/52R-VUC11N00). У них свои даташиты и свой ряд типоразмеров, поэтому при замене ориентируемся на полный код и заказной номер R9…
Масло и условия работы
- HLP по DIN 51524; вязкость в работе 10–400 мм²/с, оптимум 16–36 мм²/с.
- Холодный пуск — до 1600 мм²/с при температуре от −25 °C, не дольше 1 минуты, давление до 30 бар.
- Чистота — не хуже 20/18/15 по ISO 4406; на всасывании — не ниже 0,8 бар абс.; в корпусе — не выше 2 бар абс., нужна отдельная дренажная линия.
Запчасти
Модели с ремкомплектами: A10VO 28–85 серий 52/53, A10VO100 серии 53. Насосы в каталоге — на странице Rexroth A10VO.
Частые вопросы
Можно ли поставить A10VO вместо A10VSO?
Напрямую — обычно нет. Гидравлика одинаковая, но у A10VO фланец SAE (C или D), а у A10VSO — метрический ISO 3019-2; отличаются и варианты валов и портов. Нужен переходник или подбор по посадке.
Какое давление у A10VO серии 31?
Номинальное 280 бар, максимальное 350 бар — как у A10VSO.
Что такое регулятор DRSC?
Регулятор давления и расхода (LS), у которого канал X–T заглушен и нет функции промывки — в отличие от DFR1, где промывка есть.
Источники
- Bosch Rexroth AG, Data sheet RE 92701/2026-03-02 «Axial piston variable pump A10VO series 31». Type code — стр. 2–3; Hydraulic fluids — стр. 4–5; Working pressure range — стр. 6; Technical data — стр. 8–9.
- Bosch Rexroth AG, Data sheet RE 92711/2026-03-02 «A10VSO series 31» — для сравнения.
